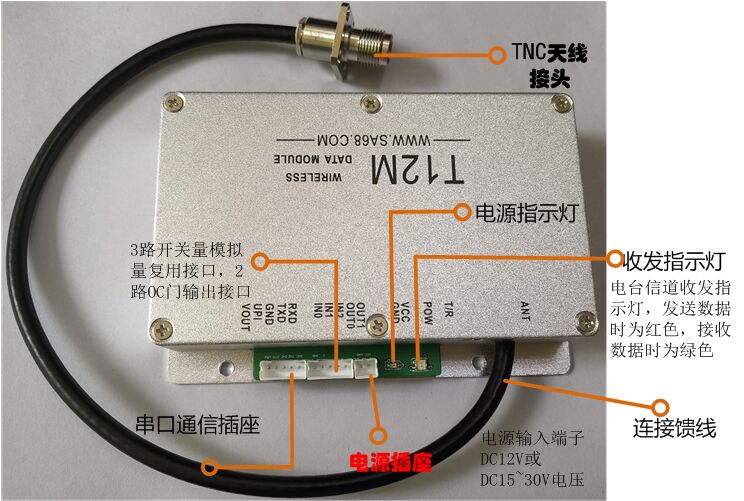

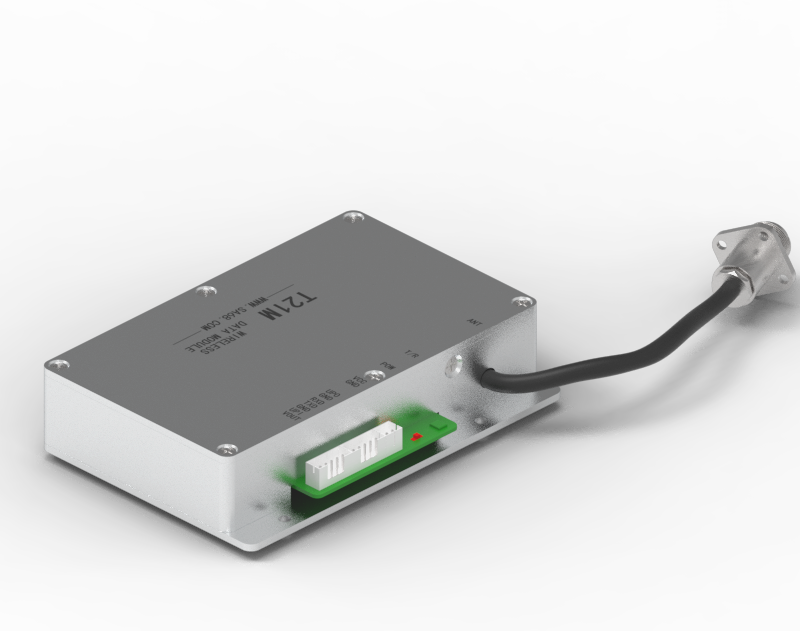

T12M是一款工業級遠程測控專用的可編程RTU?？杀O(jiān)測4路輸入信號，控制2路OC門輸出（輸入輸出可擴展）；編程語言三種可選： 簡易C語言、梯形圖和STL語言;通信上具有有線通信接口（串口RS-232、RS-485、TTL電平和網口）和5W-230MHz無線數傳電臺兩種通信信道。
T12M無線PLC內部集成MODBUS_RTU設備協議和JammyBus分站協議的協議解析器。
1、供電方式：DC12V或者DC15~30V電壓供電(訂貨時告知)。

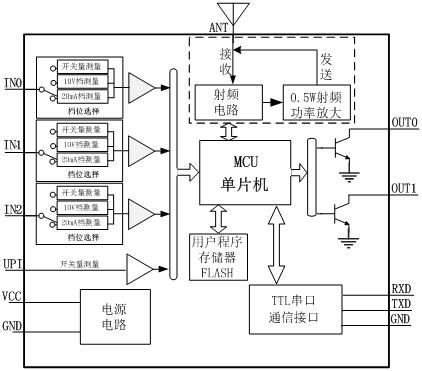

2、 數據采集： 3路開關量模擬量檔位復用通道，復用檔位可選：模擬量\開關量\計數量。其中模擬量可選電壓0~10V和電流0~20mA檔位。
3、 輸出控制：2路OC門輸出通道。
4、 編程語言：可使用簡易C語言、梯形圖或STL三種編程語言進行用戶邏輯編程
5、 通信信道：串口（TTL\RS-232\RS-485\網口），5W-230MHz無線電臺通信（支持中繼的方式增加通訊距離）。
6、 通信協議：內置多種協議驅動，支持標準MODBUS協議，遠程通信專用JammyBus協議。
7、 測控組網：任何組態軟件等上位機或程序可以通過MODBUS協議，使用有線串口或者無線數傳電臺的方式采集T12M分站的IO輸入輸出狀態；通過無線數傳電臺方式采集T12M的同時也可以采集此T12L的有線串口連接的設備。
? 基本參數
電源輸入：DC12V或DC15~30V電源
工作電流：待機電流：≤30mA（DC12V時）發射電流：≤1200mA（DC12V時）
工作溫度：－30～＋60℃
? 有線通信口
通信接口：TTL / RS-232 / RS-485 / RJ45網口可選（訂貨時需告知）
串口速率：1200~115200bp/s可設
? 無線射頻
無線頻段：228.1MHz~232.1MHz 可設
無線速率：1200，4800，9600，19200bp/s可設
射頻發射功率：5W
天線：TNC陰頭 50Ω
? 輸入輸出IO
輸入： 電壓：0~10V 電流：0~20mA
開關量：<2.5V為“0”; >8.6V為“1” 計數：頻率≤10Hz
輸出：三極管OC門輸出
? 用戶編程參數
編程語言：C語言、梯形圖和STL
程序/變量容量：9000byte
? 組網參數
分站采集協議：MODBUS_RTU和JammyBus
? 其他參數
重量：195g
安裝方式：M3螺釘固定
機械尺寸： 112*76*23.5mm（長*寬*高）
.png "尺寸及安裝.png")
主站可以由電腦、或者您的用戶主站設備組成。
主從測控系統的網絡組成示意圖如下所示：
圖 6?1網絡組成示意圖
上圖中，由于主站計算機不具備230M無線數傳電臺通信功能，因此使用 “透?jìng)麟娕_(tái)”模塊做信道擴展，將串口信道轉換成無線電臺信道，當然您可以使用T12M無線PLC編程實現“透?jìng)麟娕_(tái)”模塊的功能。使用中繼功能可大大增加通訊距離(如圖分站3和分站4)。
注：T12M和T12L可混合組網
山腳有一水泵泵站向不同山頂上的兩口消防池分別供水（一個山頂一個消防池），泵站與消防池的距離大于3.5KM，消防池的池深5米，當消防池的水位低于0.8米時，山腳的水泵就需要向消防池注水，當水位高于4.5米時，停止注水。
為了安全性考慮防止消防池水位溢出，泵站與消防池通信故障后，不向消防池注水；液位傳感器故障后，也不向消防池注水。
