組態王等組態軟件可通過無線電臺、4G等遠程測控捷麥PLC，主流組態軟件內置捷麥PLC驅動，可遠程采集I/Q/AI/AQ/V區域，可遠程寫Q/AQ/V區域
▲ 2公里無線通信選擇電臺PLC，不限通信范圍選4G-PLC
▲ 支持干/濕接點開關量、支持溫濕度等0-10V或4-20mA模傳感器
▲ IO路數通道可擴展，AI/DI可擴展至128路，DO可擴至64路
系統特色
組態王等組態軟件內置驅動
組態王、紫荊橋等主流組態軟件內置捷麥PLC驅動，可遠程采集I/Q/AI/AQ/V區域，可遠程寫Q/AQ/V區域
即插即用，自動組網 0門檻
無論是2公里無線通信的電臺PLC，還是不限通信范圍的4G-PLC,無線PLC自動組網，無需用戶額外搭建系統，0門檻使用
溫度濕度、壓力液壓流量… 傳感器
支持接入浮球門磁等干/濕接點開關量傳感器、支持溫濕度、壓力流量等0-10V或者4-20mA模擬量傳感器。
開關量、模擬量輸入輸出模塊任意搭配擴展
自由選配IO開關量、模擬量擴展模塊，最多可擴展至125路AI/DI,64路DO，PLC自動識別擴展模塊，無需編程

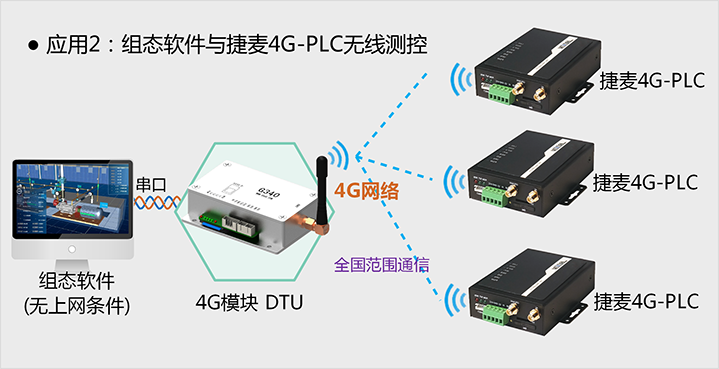

常用應用模型
★★★當計算機端可以上網時，可以通過"捷麥串口通"軟件虛擬一個4G通信模塊(功能等同)★★★
無線PLC選型 -- 數傳電臺PLC 或 4G-PLC依據無線通信距離選擇合適的無線PLC，2KM內的無線通信建議選擇T10L無線數傳電臺PLC；全國范圍內不限無線通信距離建議選擇T40系列4G-PLC
無線通信距離不限，全網通4G通信，無需固定IP/域名，即插即用
2公里內無線通信距離，無需插卡無流量費，工業級電臺抗干擾
IO擴展模塊 - 可級聯連接，不同IO類型可混合可按項目所需自由選配IO開關量、模擬量擴展模塊，最多可擴展至128路開關量輸入輸出，64路模擬量輸入輸出。PLC自動識別擴展模塊，無需編程
| IO擴展模塊清單(截至2017年9月) | |||||||||
| 型號 | 輸入采集 | 輸出控制 | 特點 |
|
|||||
| 開關量 脈沖 |
模擬量: 0-20mA 0-10V |
復用通道 檔位可選 開關量 0-20mA 0-10V |
三相電 采集 |
繼電器 | 晶體管 輸出 |
模擬量 0-20mA 0-10V |
|||
| KQ12 | 0 | 0 | 0 | 0 | 12 | 0 | 0 | 12DO-12路繼電器輸出模塊 | |
| KZ04 | 6 | 0 | 4 | 0 | 0 | 0 | 0 | 6DI/4ADI/4DO-6開關量4模擬… | |
| KA08 | 12 | 0 | 8 | 0 | 0 | 0 | 0 | 12DI/8ADI-12路開關量8路模擬… | |
| KM02 | 0 | 0 | 0 | 0 | 0 | 0 | 2 | 2AO-2路模擬量輸出模塊（20mA/1… | |
| KM04 | 0 | 0 | 0 | 0 | 0 | 0 | 4 | 4AO模擬量輸出模塊（20mA/10V） | |
| 序 | 型號 | IO功能特點 |
|---|---|---|
| 0 | KQ12 | 12DO-12路繼電器輸出模塊 |
| 1 | KZ04 | 6DI/4ADI/4DO-6開關量4模擬… |
| 2 | KA08 | 12DI/8ADI-12路開關量8路模擬… |
| 3 | KM02 | 2AO-2路模擬量輸出模塊（20mA/1… |
| 4 | KM04 | 4AO模擬量輸出模塊（20mA/10V） |
資料下載 -- 示例工程和使用幫助
這是一個組態王7.5版本遠程測控捷麥PLC的示例工程，點擊可下載
組態王遠程測控捷麥PLC的示例工程的相關使用說明，點擊可下載
組態王與捷麥PLC有關FLOAT自序的問題
組態王使用網口的方式與捷麥PLC的示例工程
