關鍵知識點：T12M型號的電臺PLC有中繼功能，使用中繼功能時，上位機和從機T12M不需要做操作，只需要在主機T12M中設置好中繼表即可。

項目背景

        新疆塔里木油田桑塔木作業區是一個方圓數百平方公里的作業區，地處塔克拉瑪干沙漠邊緣，自然環境十分惡劣。全區范圍內分布著80口油井，油井無人值守，原來只能靠人工定期巡視采集油井計量數據。但由于地域?qū)掗?、自然條件差等等，僅巡視就要耗費大量時間和精力，而且設備故障也不能及時發現。
        所以作業區決定對其范圍內的所有油井進行改造，使用北京捷麥T12M型電臺PLC進行數據采集和傳輸，管理人員在辦公室很快就可以完成所有數據的采集。

系統需求

每個監測點需要監測的內容有：有油井電壓、油井電流、井口溫度、壓力、抽油機啟停狀態、電泵啟停狀態、抽油機啟?？刂啤㈦姳脝⑼？刂?。

數據通訊采用230M無線數傳電臺的方式，對于與中心站距離超過T12M最遠通訊距離或者有障礙物隔擋的監測點，使用中繼電臺來傳輸。

管理中心使用MODBUS-RTU協議與80個油井T12M分站進行輪詢通訊，1分鐘之內就可以把所有油井的數據獲取到中心站。

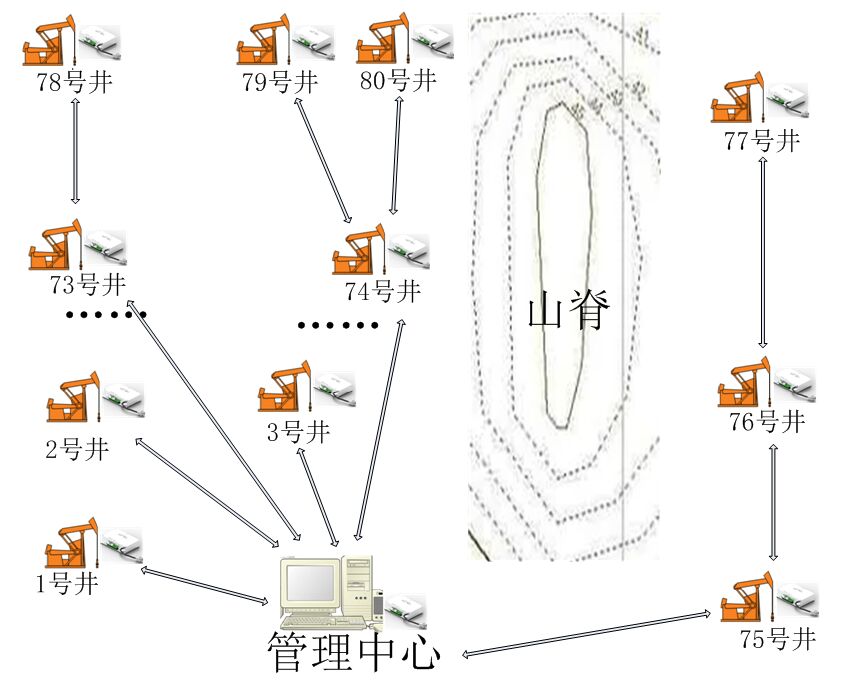

簡易系統框圖

方案說明

1. 主站(管理中心)可以直接與前75號油井通訊，76號之后由于距離太遠或者中間有隔擋等原因沒辦法直接通訊。

2. 76號之后的油井通過中繼的方式讀寫，比如主站把73號當中繼讀取78號井的數據，主站把75號和76號當成兩級中繼讀取77號井的數據。

3. 井口溫度、壓力、抽油機啟停狀態、電泵啟停狀態、抽油機啟?？刂啤㈦姳脝⑼？刂啤＿@些傳感器或控制點都接到了T12M的IO接口上，上位機通過MODBUS-RTU協議通訊。

4. 油井電壓、油井電流內容由一塊多功能電表提供，用RS485接口與T12M連接。上位機讀取電表中的這兩個量時，T12M相當于DTU(上位機串口發請求給主T12M，主T12M再無線發給從T12M，從T12M再串口發給電表)。

5. 輪詢時，每個站需要通訊三次，每次耗時約0.1秒，即每個站通訊需要0.3秒。一級中繼耗時是普通站的兩倍，二級中繼耗時時普通站的三倍。每一次的數據采集耗時為：75*0.3+4*0.6+1*0.9=25.8秒。(管理中心數據最快更新周期為25.8秒)

注意：T12M和T12L有中繼功能， T10L、F21系列、F49DL、KM50等等型號沒有中繼功能。
