場景說明

      隨著傳感技術、采集技術與通訊技術的不斷發展，越來越多的工程項目需要通過無線數傳電臺的方式接收和發送數據。例如城市供暖監測、環境監測、糧倉檢測、油田數據采集、鐵路無線通信、煤礦安全監控系統等。這些系統場景的基本需求是：電臺收到數據給PLC接收和處理，PLC需要發送的數據通過電臺發送至中心站（主站），實現無線電臺測控通信的功能。

解決方案

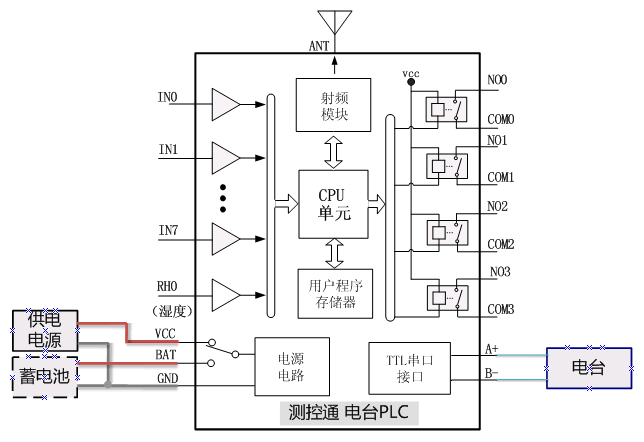

分站電臺與測控通無線PLC連接原理圖

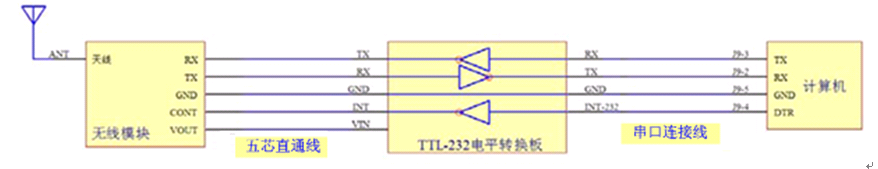

主站計算機與無線電臺模塊連接示意圖

主站計算機與無線電臺模塊連接實物圖

【系統架構】
      測控通無線PLC可很容易構成電臺遠程采集系統，由于測控通無線PLC具備無線數傳電臺通信信道；可復用電壓、電流、溫度、開關量、計數檔位的采集電路和支持多種工控協議以及可編程邏輯功能，因此用戶只需將被監測的信號連接到測控通無線PLC中，然后設置電臺與中心站通信的波特率與傳輸格式參數，就可以實現將PLC的采集數據通過電臺發送到中心站的功能。

【工作流程】

      測控通無線PLC供電后，會自動采集輸入通道的監測數據，并通過用戶設置的轉化公式轉化成實際物理量的數據，然后在依據用戶設定的工作模式，如果是主動上傳，則判斷上傳的時間是否到達，如果達到，則通過電臺方式將這些傳感器的數據發送到中心站；如果設定的是報警模式，判斷輸入通道的監測數據是否超過限定值，如果超限則通過電臺向中心站發送報警數據。主站收到分站傳來的電臺數據后，依據協議規范對數據進行解析。

【系統功能】

1.監測的信號類型可以是0~10V電壓，0~5V電壓，4~20mA電流、開關量、計數器或串口
2.可對8路模擬量傳感器進行檢測，最多可擴展至128路。
3.可接串口接口的傳感器，支持MODBUD_RTU協議或自定義協議的傳感器
4.可對傳感器的數據進行公式轉化成實際物理量的數值
5.與中心站的通信協議支持MODBUS、JMBUS遠程專用協議和自定義協議。
6.采集工作模式可選擇輪詢方式、報警方式、周期主動上傳方式和多種工作方式混合的形式
7.內置UPS不掉電電源管理，停電后可使用備用電源供電并發送停電提示短信
8.可對報警系統進行自編程，例如當0傳感器數據的值超過上限時，向值班人員發送短信報警消息等邏輯功能。
