項目需求
六個水源井給一個水池供水，能全啟全停所有水泵，能單啟單停某一個水泵。有自動控制和手動控制。水池有一個水位計和一個壓力計。每個水井有一臺水泵，一個流量計，一個水位計，一個壓力計。
水池處要有觸摸屏顯示運行狀態，有旋鈕可切換手自動，啟停水泵。
辦公室電腦和值班人員手機也要能查看運行狀態。

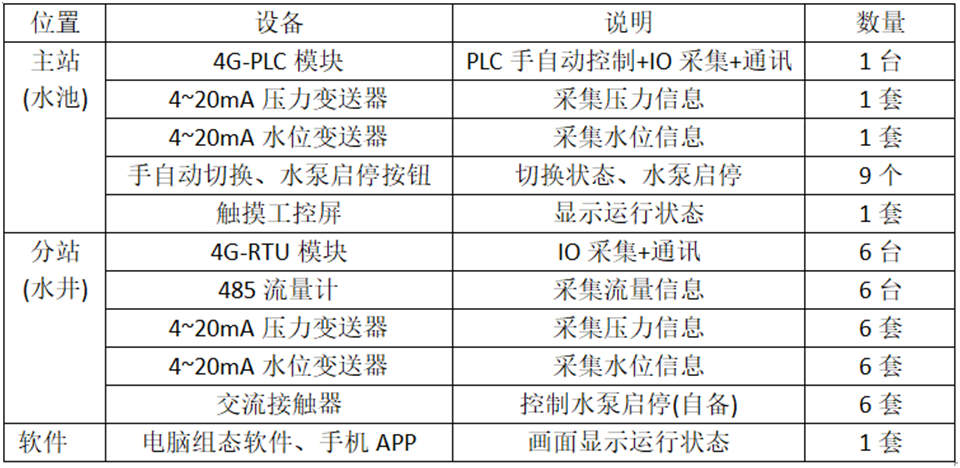

設備清單
水池端：主站控制模塊、壓力傳感器、水位傳感器、觸摸屏。
水井端：從站控制模塊、壓力傳感器、流量傳感器、水位傳感器、水泵。
遠程畫面：電腦組態軟件、手機APP
主站：
【4G-PLC模塊】- 手自動控制邏輯、主從站數據采集邏輯、主從站水泵控制邏輯、4G通訊、2AI+9DI+14DO。
【5米水位變送器】-采集水池水位，接入4G-PLC的AI采集接口。
【壓力變送器】-采集水管壓力，接入4G-PLC的AI采集接口。
【9個旋鈕】-手自動切換、6組啟停、全啟、全停
【觸摸組態屏】-顯示運行狀態
分站：
【RTU模塊R40I】4G通訊、2AI+1DO。
【壓力變送器】-采集水管壓力，接入R40I的AI采集接口。
【70米水位變送器】-采集水井水位，接入R40I的AI采集接口。
【流量計】- 采集瞬時和累計流量，通過RS485與R40I通訊。
【交流接觸器】-控制水泵啟停，接入主站繼電器接口。需要1路繼電器
軟件：
【軟件顯示】電腦和手機顯示運行狀態。
解決方案
6個從站4G-RTU模塊R40I，每個從站采集2路4~20ma信號(壓力和水位)，RS485接口接入一臺流量計，1路DO接入交流接觸器控制水泵啟停。
1個主站4G-PLC模塊T64I，采集2路4~20ma信號(壓力和水位)，RS485接口接入一臺流量計。
手自動切換旋鈕為兩檔旋鈕，手動—自動。
全啟停旋鈕為兩檔旋鈕，全啟---全停。
6個單泵啟停旋鈕為三檔旋鈕，忽略---停止---啟動。
6個綠色指示燈，亮表示泵運行，滅表示泵停止。
6個黃色指示燈，亮表示泵故障，滅表示泵正常。

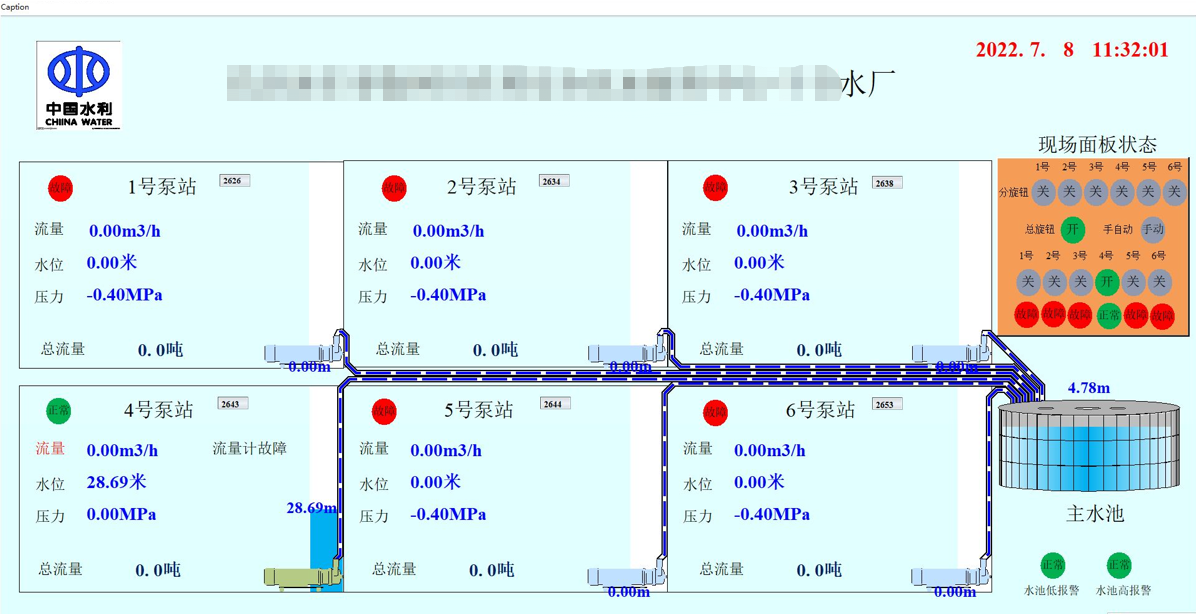

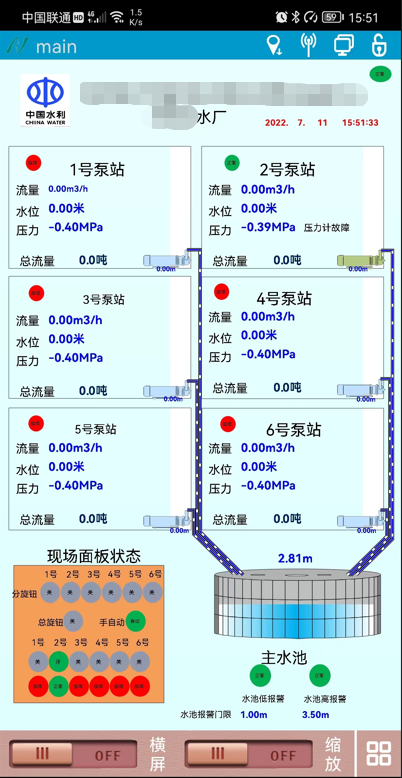

觸摸屏實時顯示當前運行狀態。電腦端組態和手機端APP實時顯示當前運行狀態。

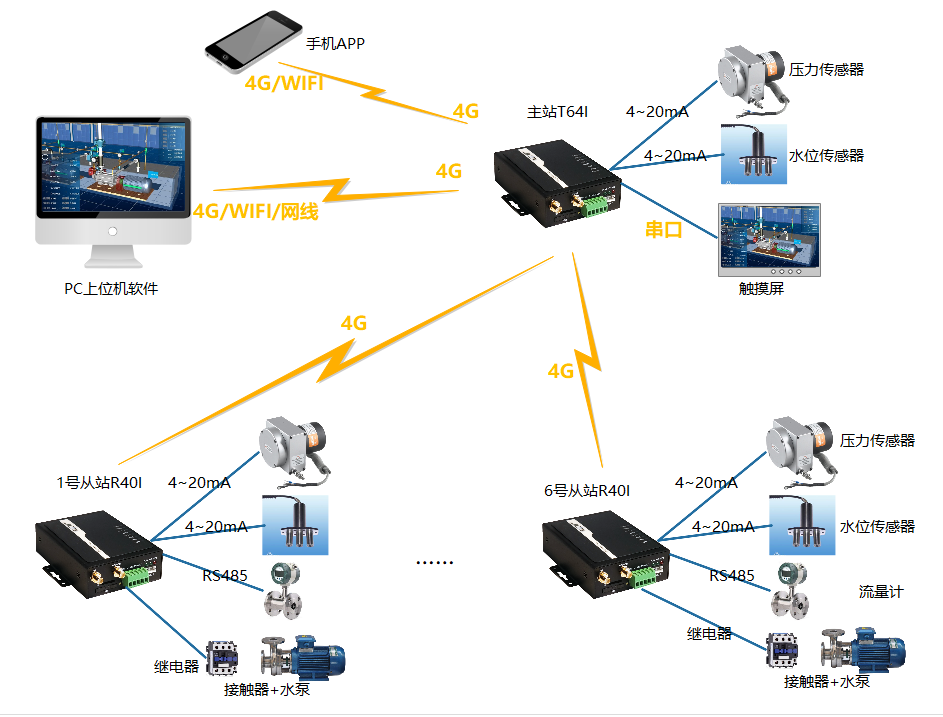

方案框圖

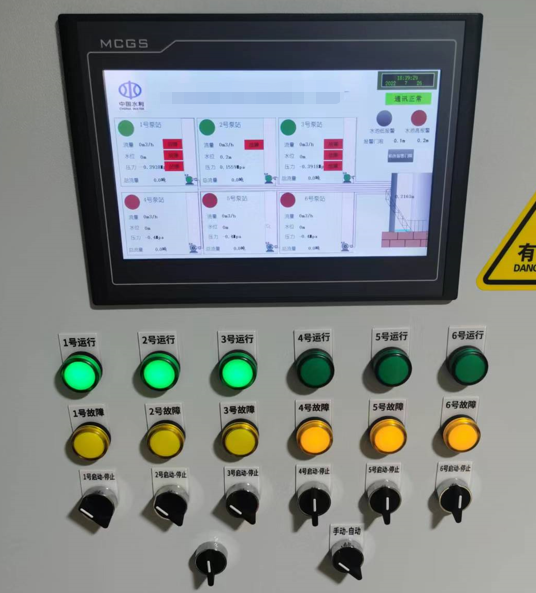

安裝效果圖：
總結說明
本案采用的是現場旋鈕控制，而不是電腦或手機或觸控屏控制。主要是考慮現場操作的值班人員年齡偏大，對電子產品使用可能不熟練，所以采用了最原始的操作方式。如果有需要，也以改成遠程控制。
