工程車傳感器智能采集手機APP系統
現場有多輛工程車，車上有3個傳感器輸出0-10V的信號，對應代表實際數值：-60到+60度的角度值。每一輛工程車有2個司機輪流駕駛，2個司機要通過手機實現實時采集顯示實際的角度值。并且在中控室中有一臺電腦可以采集顯示所有工程車的實際角度值。
主站使用捷麥公司PC端、手機組態APP客戶端實時查看從站設備狀態；
從站使用捷麥公司遠程測控產品T30W，通過WIFI信號和主站通信。
PC端、手機APP客戶端的頁面顯示的樣式和內容是由用戶通過組態軟件提前設計好的。（我公司也可以根據客戶的要求來設計頁面顯示）
產品型號 | 數量 | |
主站 | 遠程通組態軟件（PC端、手機端） | 1套 |
從站 | T30W | 1臺 |
遠程通組態軟件：是面向遠程測控系統而研發的遠程測控專用組態軟件，建立一個組態工程后可發布PC和手機兩種運行平臺軟件。

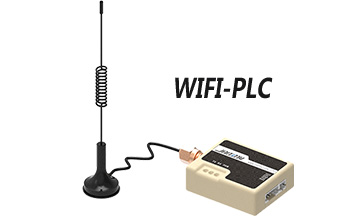

T30W：WiFi PLC，支持 TTL/RS232/485 串口與 WiFi 網絡（以太網） 的物理接口轉換，而傳輸?shù)臄?shù)據不變。支 持 串 口 MODBUS/RTU 和 網 絡MODBUS/TCP 協議互轉。支持 AP 和 STAT 雙模式，可提供熱點也可連接熱點。1路開關量輸入，3路復用通道，2路OC門輸出。
主站使用遠程通組態軟件生成的PC客戶端，運行工程后，主站遠程實時采集所有從站的T30W的輸入狀態；主站1使用遠程通組態軟件生成的手機APP客戶端，運行工程后，主站1遠程實時采集從站1的T30W的輸入狀態。從站1是使用T30W通過WiFi與主站1通信，組建遠程測控網絡。
工作模型：兩個司機的手機開啟熱點模式，生成的熱點賬號、密碼要一致（目的是：為了實現只要有一個手機在，T30W就可以正常聯網工作）。從站1的T30W接入熱點（與兩個手機生成的熱點賬號、密碼要一樣，），三個傳感器輸出的0-10V信號接入T30W的3路復用通道（模擬量輸入），通過WIFI與主站1手機APP客戶端通訊。
主站1通過通組態軟件生成的手機APP客戶端，兩個手機分別登錄賬號、密碼（有兩個賬號、密碼）, 運行工程后，主站1就可以通過WiFi熱點遠程實時采集從站1的T30W的輸入狀態。這樣就可以在手機上實時顯示工程車1實際的角度值。
主站通過通組態軟件生成PC客戶端，登錄賬號、密碼, 運行工程后，主站就可以通過網絡遠程實時采集所有從站的T30W的輸入狀態。這樣就可以實現在中控室電腦上實時顯示所有工程車的實際的角度值。（PC客戶端、手機APP客戶端的頁面顯示的樣式和內容是由用戶通過組態軟件提前設計好的）。
